ARを活用した完成検査の新しいカタチ
近年、ICT施工の普及により、出来形ビューアやヒートマップ帳票を用いた確認が一般的になってきました。
一方で、施工範囲全体の状況や出来形の良否を直感的に伝えることは意外と難しく、
完成検査や説明の場面では分かりづらさが課題となっています。
特に出来形ヒートマップ帳票は、施工範囲を上から見た平面図で表示されるため、
実際の位置関係や高さを頭の中で立体的にイメージする必要があり、
確認に時間がかかるケースも少なくありません。
こうした課題を受け、「完成検査をもっと分かりやすくできないか」というお客さまからのご相談をきっかけに、
施工時に作成していた3Dモデルデータを活用し、出来形情報を重ね合わせ、ARで表示する方法をご提案しました。

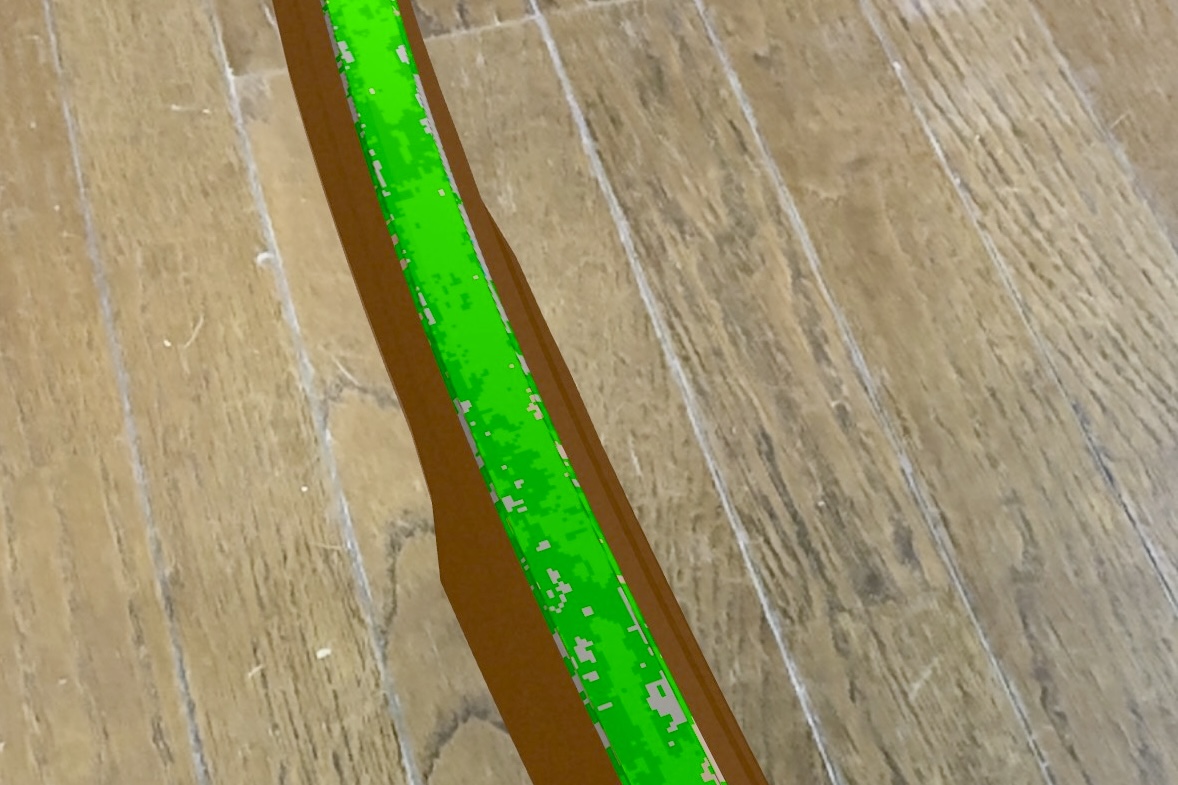

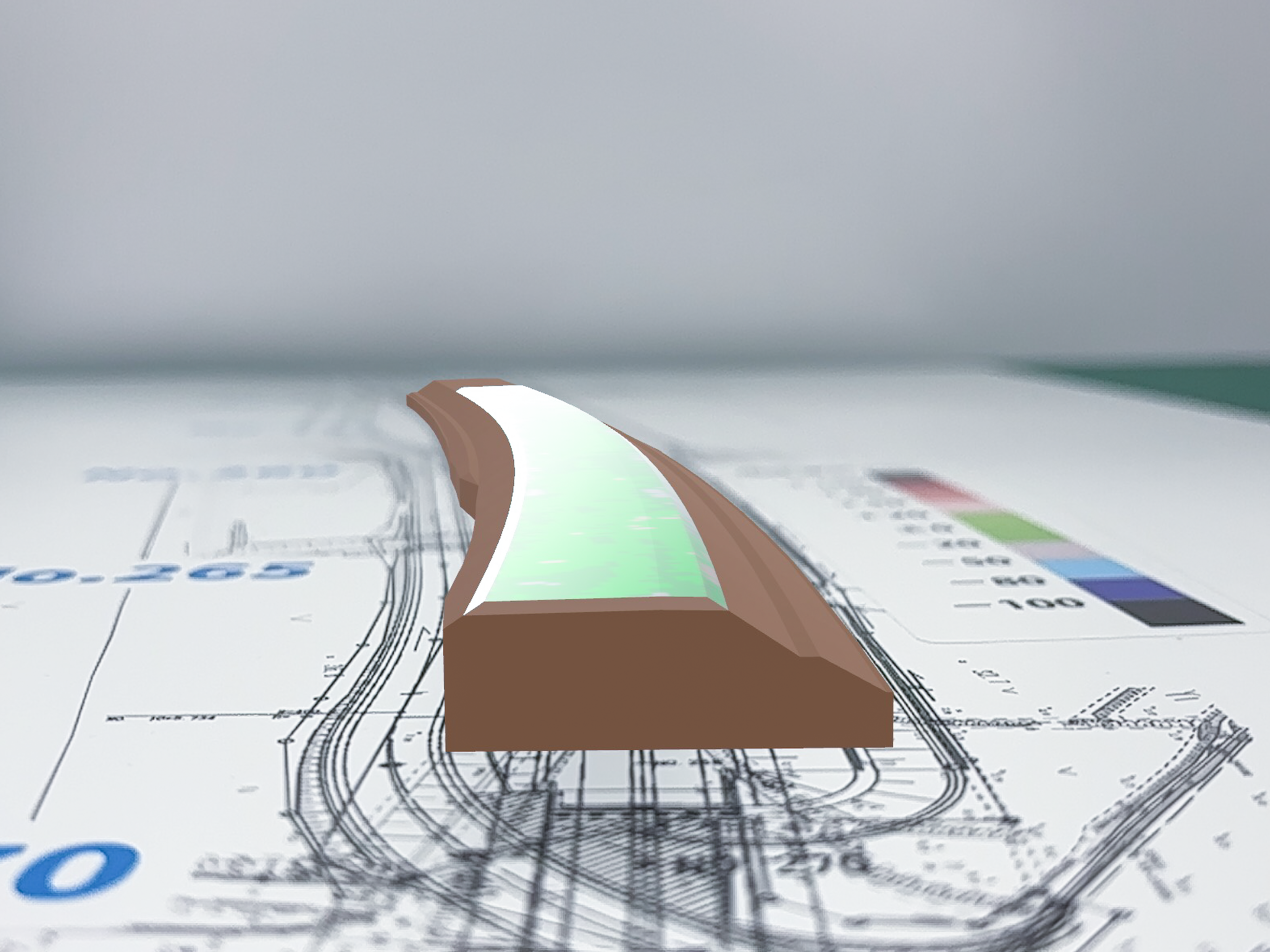

完成検査ではタブレットを使用し、平面図の上に3Dモデルと出来形ヒートマップを重ねて表示することで、
位置関係や高さ、形状を含めた情報を視覚的に確認できるようになりました。
写真一覧はこちら
さらに今回は、ARでの表示に加えて、協力会社に依頼し3Dプリンターによる現場模型の製作にも挑戦しました。
当初は縮尺を合わせ、色付きで再現することを目指していましたが、
初めての取り組みということもあり試行錯誤に時間を要しました。納期を考慮し、最終的には縮尺にこだわらず
「見せるための模型」として方向転換させました。
その後、色付けや磁石加工を行い、完成検査で実際に活用できる形まで仕上げることができました。
立体表現の最大の特長は、平面図や数値だけではイメージしにくい内容を、その場で直感的に把握できる点です。
その結果、説明がしやすくなり、完成イメージの共有もスムーズになります。
完成検査だけでなく、打合せや説明資料としても「一目で分かる」ツールとして活用可能です。
今回の取り組みを通じて、出来形ヒートマップの新たな見せ方だけでなく、
構造物工事においても同様の見せ方で応用できる可能性を感じました。
羽後測機では今後も試行錯誤を重ねながら、お客さまの活用用途に合わせた提案を行い、
完成検査や打合せを支える「現場の見える化」をサポートしていきます。
手元のデータで対応できるのか、自分たちの現場でも使えるのかなど、
気になる点がありましたらお気軽にご相談ください。
